退耦器PT-L63



當電壓開關型防雷器至限壓型放;防雷器質檢的線路長度小于10m,限壓型防雷器質檢的線路長度小于5m時，在兩級防雷器質檢應加裝退耦器。退耦器設計卡接安裝于軌道上，導線連接于殼體內部的一體式連接端子上，串聯安裝于供電線路中。

產品名稱：退耦器

產品型號：PT-L/63

一、型號、技術參數：



二、安裝方法

當電壓開關型防雷器至限壓型放;防雷器質檢的線路長度小于10m,限壓型防雷器質檢的線路長度小于5m時，在兩級防雷器質檢應加裝退耦器。退耦器設計卡接安裝于軌道上，導線連接于殼體內部的一體式連接端子上，串聯安裝于供電線路中。

三、注意事項:

1、工作環境：-40℃～+80℃ 相對濕度：≤90% (25℃)

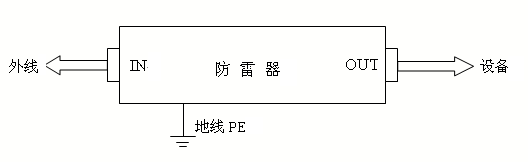

2、安裝時必須斷開電源，嚴禁帶電操作，接線方式如前所示，接線導線必須符合要求，防雷器前端應串聯合適的熔斷器或空開。

3、產品無需特別維護，只需定期檢查其連接是否松動，狀態指示是否正常。

4、當防雷器模塊故障顯示窗口顯示紅色時，要信端子輸出告警信號(型號中帶S的)，則表示防雷器發生故障，應及時更換。
