實地安裝避雷針、接閃器、避雷塔
?
關鍵性技術設計要求
（接閃帶、網）
對于建筑物防直擊雷的措施，根據GB 50057-2010《建筑物防雷設計規范》的技術要求，接閃帶應如下圖的規定，沿屋角、屋背、屋檐和檐角等易受雷擊的部位敷設。并在整個屋面組成不大于20m×20m或24m×16m的網格。建筑物樓頂?shù)乃醒b置及設施，都應處在按照“滾球法”計算的保護范圍之內，滾球計算半徑為60m。

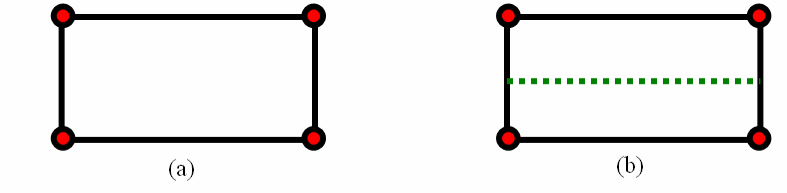

平屋面或坡度不大于1/10的屋面——檐角、女兒墻、屋檐（圖 a、b）。

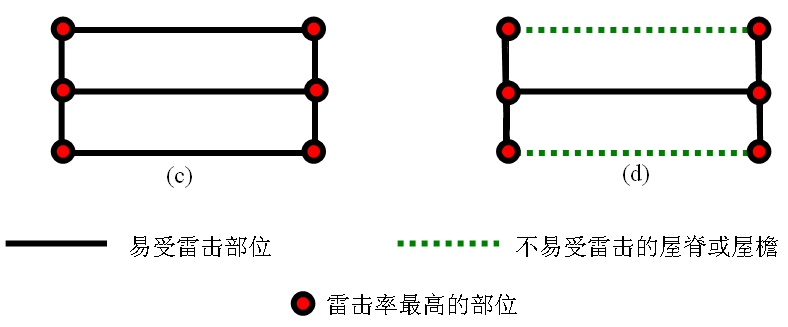

坡度大于1/10且小于1/2的屋面——屋角、屋脊、檐角、屋檐（圖 c）。
坡度不小于1/2的屋面——屋角、屋脊、檐角（圖 d）。
對附圖c、d，在屋脊有接閃帶的情況下，當屋檐處于屋脊接閃帶的保護范圍內時屋檐上可不設接閃帶。
①接閃帶宜設在外墻外表面或屋檐邊垂直線上或其外，接閃帶（網）采用3*30的鋼板。
②接閃帶（網）上應無附著其他電氣線路或通信線、信號線等信號線路。
③突出屋面防雷裝置保護面的非金屬物、存儲（傳輸）易燃易爆流體的金屬罐體（管道）厚度不符合規范要求的或其它需要安裝接閃器的保護物宜采用接閃桿保護，接閃桿能夠承受基本風壓0.7kN/m2。
④接閃帶（網）不應有高低起伏和彎曲現象，距離建筑物應一致，平直度每2m檢查段允許偏差3/1000，但全長不得超過10。
⑤接閃帶（網）彎曲處不得小于90°，彎曲半徑不得小于圓鋼直徑的10倍。
⑥為了不破壞屋面防水，平屋面接閃帶（網）可采用屋面混凝土基墩接閃帶支架與屋面固定，坡屋面需根據屋面瓦型采用特殊支架或墊襯支撐物安裝。
⑦接閃帶（網）支架
A、支架安裝位置準確，每個支架能承受49N(5kg.f) 垂直拉力；
B、各排支架應平正順直，分布均勻，呈幾何線條，并且與建筑屋面流線協調一致。支架水平安裝時，間距為：1m，遇到轉角距離縮短至0.5m。支架垂直安裝時，間距為：1m，遇到轉角距離縮短至0.5m；
C、支架高度150mm，各支架間距應均勻，允許偏差30，轉角處兩邊的支架距轉角中心不大于250，水平度每2m檢查段允許偏差3/1000，垂直度每3m檢查段允許偏差2/1000；但全長偏差不得大于10；
D、支架應做防腐處理。

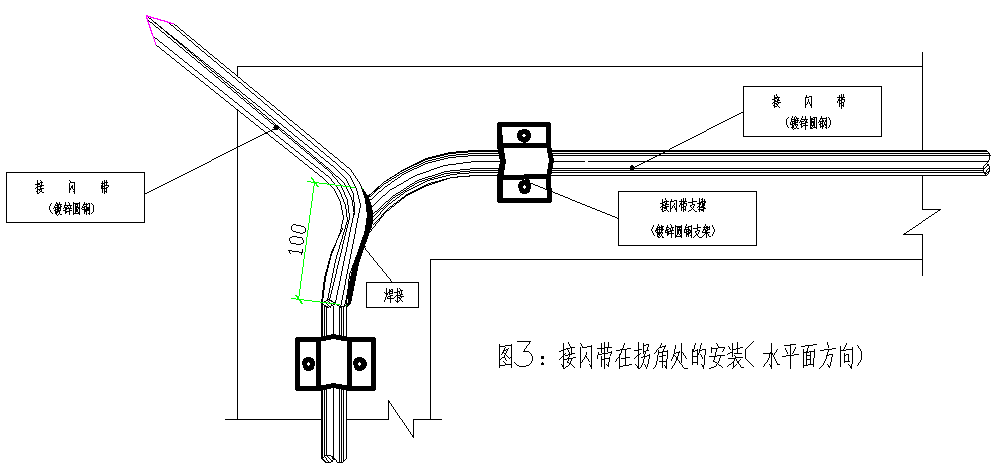

⑨接閃帶（網）屋面安裝節點圖

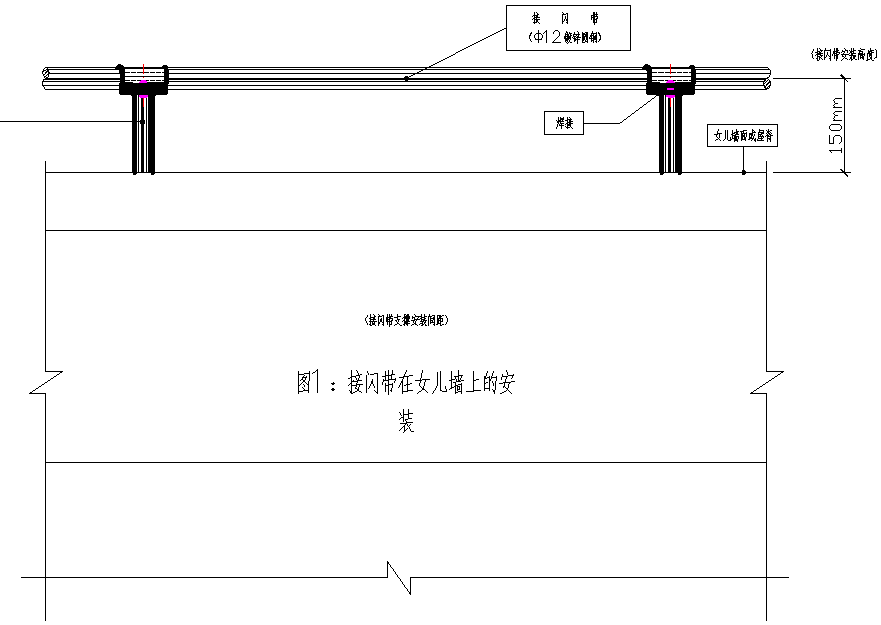

平屋面接閃帶（網）安裝見圖3.2.1-2。

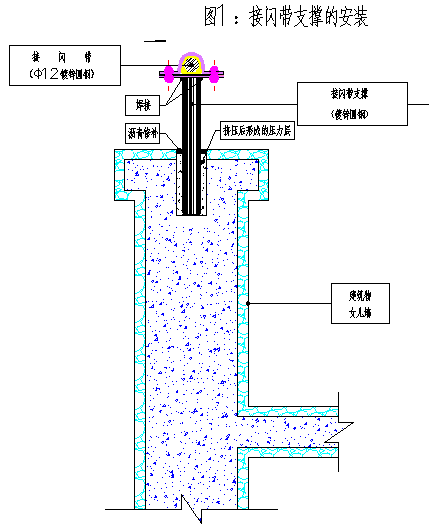

接閃帶及支撐桿安裝示意圖2
?
接閃器工作原理：
接閃器受雷時，由接閃器接閃，并將雷電流疏導入地。其結構能抑制由于接閃器接閃引起的對被保護物的直接雷擊。
施工概述：
針對天臺樓頂，大樓，機房、網絡室，衛星接收鍋，制氫房，根據GB50057-2010建筑物防雷設計規范第5.2.7條除第一類防雷建筑物外，金屬屋面的建筑物宜利用其屋面作為接閃器，并應符合下列要求：1、金屬板間的連接應是持久的電氣貫通，可采用銅鋅合金焊、熔焊、卷邊壓接、縫接、螺釘或螺栓連接。2、金屬板之間采用搭接時，其搭接長度不應小于100mm；3、金屬板下面無易燃易爆物品時，鉛板的厚度不應小于2mm,不銹鋼、熱鍍鋅鋼、鈦和銅板的厚度不應小于0.5mm，鋁板的厚度不應小于0.65mm,4、金屬板下面有易燃易爆炸物品時，其厚度，鐵板不應小于4mm，銅板不應小于5mm,鋁板不應小于7mm；5、金屬板應無絕緣被覆層。當上述建筑物符合要求時可以利用金屬屋面作為接閃器，金屬屋面與防雷引下線做D6倍的可靠焊接 ，使金屬板之間具有持久的貫通連接，根據規范要求接閃帶引下線的最小橫截面要求不小于50mm2，厚度不小于2mm，本方案設計采用3*30熱鍍鋅扁鋼作為接閃器引下線，當該建（構）筑物為第二類防雷建筑物時專設引下線不應小于2根，并應沿建筑物四周和內庭院四周均勻?qū)ΨQ布置，其間距沿周長計算不應大于18米。當建筑物的跨度較大，無法在跨距中間設引下線時，應在跨距兩端設引下線并減小其他引下線的間距，專設引下線的平均間距不應大于18米；當該建（構）筑物為第三類防雷建筑物時專設引下線不應小于2根，并應沿建筑物四周和內庭院四周均勻?qū)ΨQ布置，其間距沿周長計算不應大于25米。當建筑物的跨度較大，無法在跨距中間設引下線時，應在跨距兩端設引下線并減小其他引下線的間距，專設引下線的平均間距不應大于25米。金屬屋面與引下線焊接處采用瀝青膏或者防腐油漆做好除銹防腐處理。
針對天臺樓頂，大樓，機房、網絡室，衛星接收鍋，制氫房，避雷網采用φ12的熱鍍鋅圓鋼作為接閃器，沿建筑物坡屋頂及四周明敷，各排支架應平正順直，分布均勻，呈幾何線條，并且與建筑屋面流線協調一致。支架水平安裝時，間距為：1m，遇到轉角距離縮短至0.5m。支架垂直安裝時，間距為：1m，遇到轉角距離縮短至0.5m；支架高度150mm，各支架間距應均勻，允許偏差30，轉角處兩邊的支架距轉角中心不大于250，水平度每2m檢查段允許偏差3/1000，垂直度每3m檢查段允許偏差2/1000；但全長偏差不得大于10。
根據GB50057-2010規范要求接閃帶引下線宜優先采用圓鋼，專設引下線應沿建筑物外墻表面明敷，并應經最短路徑接地；建筑外觀要求較高時可以暗敷，但其圓鋼直徑不應小于10mm,本方案設計采用φ16的熱鍍鋅圓鋼作為引下線；專設引下線不應小于2根，并應沿建筑物四周和內庭院四周均勻?qū)ΨQ布置，其間距沿周長計算不應大于18米。當建筑物的跨度較大，無法在跨距中間設引下線時，應在跨距兩端設引下線并減小其他引下線的間距，專設引下線的平均間距不應大于18米。接閃帶與引下線焊接處采用瀝青膏或者防腐油漆做好防腐處理。
?
