1、項目概況
服務內容：本工程含高層：6棟34層、3棟25層、4棟24層、2棟18層；洋房：6棟7層洋房、1棟3層幼兒園（具體以實際為準）；商業：建筑面積約1500㎡，合計建筑面積約231073.82㎡
執行標準：國家現行[建設工程安全生產管理條例]安全生產文明施工驗評標準及招標人內部標準。
(1)《建筑物防雷裝置檢測技術規范》GB/T21431-2015
(2)《建筑物防雷裝置設計規范》GB50057-2010
(3)《建筑物電子信息系統防雷技術規范》GB 50343－2012
(4)《電子信息系統防雷裝置檢測技術規范》DB42/T 513－2008
檢測前應對使用儀器儀表和測量工具進行檢查，保證其在計量認證有效期內和能正常使用。
首次檢測應按GB/T 21431第 4.2條中的全部檢測項目實施檢測。
對受檢單位的定期檢測，應查閱上次檢測的記錄，并現場勘查受檢單位防雷裝置有無變化。在受檢單位防雷裝置無較大變化時，可不進行GB/T 21431第 4.2條中a)、b)中的接閃器保護范圍、e)和f)項的檢測。
現場檢測時宜按先檢測外部防雷裝置，后檢測內部防雷裝置的順序進行，將檢測結果填入防雷裝置檢測原始記錄表。
對受檢單位出具檢測報告，不合格的項目出具整改建議書。
|
序號 |
檢測項目 |
檢測內容 |
|
1 |
接閃器 |
網格尺寸、規格、隱蔽工程記錄、與屋頂外露金屬連接、位置是否按圖紙要求施工、焊接是否飽滿，無遺漏、搭接焊長度、焊接處防腐處理、是否銹蝕、是否平直、固定支架是否均勻、支架高度、支架垂直拉力大于49N、轉角是否符合要求（轉角半徑大于直徑的10倍） |
|
2 |
引下線 |
隱蔽工程記錄、布置形式、平均距離、數量、測試點數量、與接閃器連接過渡電阻 |
|
3 |
接地裝置 |
隱蔽工程記錄、填土有無塌陷、有無人為斷裂、與其他獨立接地體最近距離、與人行道路距離、T1號測試點工頻接地電阻、T2號測試點工頻接地電阻、T3號測試點工頻接地電阻、T4號測試點工頻接地電阻 |
|
4 |
雷擊電磁脈沖屏蔽 |
檢查屏蔽網格、金屬管、（槽）防靜電地板支撐金屬網格、大尺寸金屬件、房間屋頂金屬龍骨、屋頂金屬表面、立面金屬表面、金屬門窗、金屬格柵和電纜屏蔽層的電氣連接 |
|
5 |
等電位 |
電纜橋架連接過渡電阻、電梯軌道連接過渡電阻、配電箱連接過渡電阻 |
|
6 |
電涌保護器 |
安裝位置、電涌保護器型號、最大放電電流、漏電電流、狀態指示、接地線連接過渡電阻 |
（1）接閃器的檢測
主要檢測內容包括材料規格，布置范圍，架設方式，支架間距、支架高度、網格密度、銹蝕程度，接閃器焊接長度、面積，防腐措施，引下線連接情況。
1）首次檢測時，應檢查接閃網的網格尺寸是否符合GB/T 21431標準表1的要求，防雷建筑物的接閃器（網、線）與被保護建筑物、風帽、放散管等之間的距離應符合GB50057-2010中第4.2.1條中的規定。首次檢測時，應用經緯儀或測高儀和卷尺測量接閃器的高度、長度，建筑物的長、寬、高，并根據建筑物防雷類別用滾球法計算其保護范圍。首次檢測時，檢測接閃器的材料、規格和尺寸是否符合GB50057-2010中第5章的規定。首次檢測時，應檢查建筑物的防側擊雷保護措施是否符合GB50057-2010中第4.2.4條第 7款、第4.3.9條和第4.4.8條的規定。
2）查看隱蔽工程記錄。檢查屋面設施應處于直擊雷保護范圍內，并應符合 GB50057-2010中4.5.7的規定。檢查接閃器與建筑物頂部外露的其他金屬物的電氣連接、與引下線的電氣連接，屋面設施的等電位連接。
3）檢查接閃器的位置是否正確，焊接固定的焊縫是否飽滿無遺漏，螺栓固定的應備帽等防松零件是否齊全， 焊接部分補刷的防腐油漆是否完整， 接閃器截面是否銹蝕1/3以上。接閃帶是否平正順直，固定支架間距是否均勻，固定可靠，接閃器固定支架間距和高度是否符合GB 50057-2010中5.2.6的要求。檢查接閃網的網格尺寸是否符合相關要求。
4）當?shù)蛯踊蚨鄬咏ㄖ锢门畠簤?nèi)、防水層內或保溫層內的鋼筋作暗敷接閃器時，要對該建筑物周圍的環境進行檢查，防止可能發生的混凝土碎塊墜落等事故隱患。除低層和多層建筑物外，其他建筑物不應利用女兒墻內鋼筋做為暗敷接閃器。
5）檢測接閃器的高度、長度，建筑物的長、寬、高，并根據建筑物防雷類別用滾球法計算其保護范圍。
6）檢測接閃器的材料、規格和尺寸是否符合 GB50057-2010 中第 5 章的規定。
7）檢測接閃器上有無附著的其它電氣線路。
8）接閃帶在轉角處應按建筑造型彎曲其夾角應大于90°，彎曲半徑不宜小于圓鋼直徑10倍、扁鋼寬度的 6倍。接閃帶通過建筑物伸縮沉降縫處，應將接閃帶向側面彎成半徑為 100mm弧形。
9）當樹木在第一類防雷建筑物接閃器保護范圍外時，應檢查第一類防雷建筑物與樹木之間的凈距，其凈距應大于5m。
10）煙囪的接閃器應符合 GB50057-2010中第 4.4.9條的規定。
（2）引下線的檢測
主要檢測內容包括引下線數量、位置、尺寸、材料規格、焊接連接處的跨接電阻等。
1)?首次檢測時，應檢查引下線隱蔽工程記錄。
2)?檢查專設引下線位置是否準確，焊接固定的焊縫是否飽滿無遺漏，焊接部分補刷的防銹漆是否完整，專設引下線截面是否腐蝕1/3以上。檢查明敷引下線是否平正順直、無急彎，卡釘是否分段固定。引下線固定支架間距均勻，是否符合水平或垂直直線部分0.5m～1.0m，彎曲部分0.3m～0.5m的要求，每個固定支架應能承受 49N的垂直拉力。檢查專設引下線、接閃器和接地裝置的焊接處是否銹蝕，油漆是否有遺漏及近地面的保護設施。
3)?首次檢測時，應用卷尺測量每相鄰兩根專設引下線之間的距離，記錄專設引下線布置的總根數，每根專設引下線為一個檢測點，按順序編號檢測。
4)?首次檢測時，應用游標卡尺測量每根專設引下線的規格尺寸。
5)?檢測每根專設引下線與接閃器的電氣連接性能，其過渡電阻不應大于0.2Ω。
6)?檢查專設引下線上有無附著的電氣和電子線路。測量專設引下線與附近電氣和電子線路的距離是否符合?GB50057-2010中第 4.3.8條的規定，應不小于1m。
7)?檢查專設引下線的斷接卡的設置是否符合?GB50057-2010中第 5.3.6條的規定。測量接地電阻時,每年至少應斷開斷接卡一次。
8)?檢查專設引下線近地面處易受機械損傷處的保護是否符合GB50057-2010 中第 5.3.7條的規定。
9)?采用儀器測量專設引下線接地端與接地體的電氣連接性能，其過渡電阻應不大于0.2Ω。
10)?檢查防接觸電壓措施是否符合?GB50057-2010中第 4.5.6條的規定。
3、接地裝置的檢測
1）首次檢測時，應查看隱蔽工程紀錄；檢查接地裝置的結構型式和安裝位置；校核每根專設引下線接地體的接地有效面積；檢查接地體的埋設間距、深度、安裝方法；檢查接地裝置的材質、連接方法、防腐處理；應符合GB50057-2010第5.4條的規定。
2）檢查接地裝置的填土有無沉陷情況。
3）檢查有無因挖土方、敷設管線或種植樹木而挖斷接地裝置。
4）首次檢測時，應檢查相鄰接地體在未進行等電位連接時的地中距離。
5）檢查獨立接閃桿的桿塔、架空接閃線（網）的支柱及其接地裝置與被保護建筑物及其有聯系的管道、電纜等金屬物之間的間隔距離是否符合GB/T 21431標準 5.4.1.2條的規定。
6）用毫歐表檢測兩相鄰接地裝置的電氣連接，為檢測兩相鄰接地裝置是否達到GB/T 21431標準第5.4.1.1條規定的共用接地系統要求或第5.4.1.2條規定的獨立接地要求。首次檢測時應使用毫歐表對兩相鄰接地裝置進行測量，如測得阻值不大于1Ω，判定為電氣導通，如測得阻值大于1Ω，判定各自為獨立接地。(注：接地網完整性測試可參見GB/T 17949.1的第8.3條。)
7）接地裝置的接地電阻值測量。接地裝置的工頻接地電阻值測量常用三極法和使用接地電阻表法，其測得的值為工頻接地電阻值，當需要沖擊接地電阻值時，應按GB/T 21431標準附錄C的規定進行換算或使用專用儀器測量。
8）每次檢測都宜固定在同一位置，采用同一型號儀器，采用同一種方法測量。三極法測量接地電阻的方法見附錄D。測量中的常見問題處理方法參見附錄E。
9）測量大型接地地網（如變電站、發電廠的接地地網）時，應選用大電流接地電阻測試儀。
10）使用接地電阻表（儀）進行接地電阻值測量時，應按選用儀器的要求進行操作。
11）檢查防跨步電壓措施是否符合?GB50057-2010中第 4.5.6條的規定。
4、雷擊電磁脈沖屏蔽的檢測
1)?用毫歐表檢查屏蔽網格、金屬管、（槽）防靜電地板支撐金屬網格、大尺寸金屬件、房間屋頂金屬龍骨、屋頂金屬表面、立面金屬表面、金屬門窗、金屬格柵和電纜屏蔽層的電氣連接，過渡電阻值不宜大于0.2Ω。首次檢測時，用游標卡尺測量屏蔽材料規格尺寸是否符合GB/T 21431標準 5.6.1.4條的規定。
2)?計算建筑物利用鋼筋或?qū)ｉT設置的屏蔽網的屏蔽效率，計算方法見?GB50057-2010中第 6.3.2條的規定。
3)?用儀器檢測電磁屏蔽效率的方法參見GB/T 21431標準附錄F。
4)?首次檢測時，應檢查按圖施工是否符合標準要求。
5、等電位連接的檢測
1)?大尺寸金屬物的連接檢測。檢查設備、管道、構架、均壓環、鋼骨架、鋼窗、放散管、吊車、金屬地板、電梯軌道、欄桿等大尺寸金屬物與共用接地裝置的連接情況。如已實現連接應進一步檢查連接質量，連接導體的材料和尺寸。
2）平行敷設的長金屬物的檢測。對于第一類和處在爆炸危險環境的第二類防雷建筑物，檢查平行或交叉敷設的管道、構架和電纜金屬外皮等長金屬物，其凈距小于規定要求值時的金屬線跨接情況。如已實現跨接應進一步檢查連接質量，連接導體的材料和尺寸。
3）長金屬物的彎頭、閥門等連接物的檢測。對于第一類和處在爆炸危險環境的第二類防雷建筑物，測量長金屬物的彎頭、閥門、法蘭盤等連接處的過渡電阻，當過渡電阻大于0.03Ω時，檢查是否有跨接的金屬線，并檢查連接質量，連接導體的材料和尺寸。
4）總等電位連接帶的檢測。檢查由LPZ0區到LPZ1區的總等電位連接狀況。如已實現其與防雷接地裝置的兩處以上連接，應進一步檢查連接質量，連接導體的材料和尺寸。
5）低壓配電線路引入和連接的檢測。檢查低壓配電線路是否全線穿金屬管埋地或敷設在架空金屬線槽內引入。如全線采用鎧裝電纜穿金屬管埋地引入有困難，檢測電纜埋地長度，電纜金屬外皮、鋼管及絕緣子鐵腳等接地連接性能，連接導體的材料和尺寸，埋地電纜與架空線連接處安裝的電涌保護器性能指標和安裝工藝。
6）第一類防雷建筑物外架空金屬管道的檢測。檢查架空金屬管道進入建筑物前是否每隔25m接地一次，進一步檢查連接質量，連接導體的材料和尺寸。
7）建筑物內豎直敷設的金屬管道及金屬物的檢測。檢查建筑物內豎直敷設的金屬管道及金屬物與建筑物內鋼筋就近不少于兩處的連接，如已實現連接，應進一步檢查連接質量，連接導體的材料和尺寸。
8）進入建筑物的外來導電物連接的檢測。所有進入建筑物的外來導電物均應在LPZ0區與LPZ1區界面處與總等電位連接帶連接，如已實現連接應進一步檢查連接質量，連接導體的材料和尺寸。
9）穿過各后續防雷區界面處導電物連接的檢測。所有穿過各后續防雷區界面處導電物均應在界面處與建筑物內的鋼筋或等電位連接預留板連接，如已實現連接應進一步檢查連接質量，連接導體的材料和尺寸。
10）電子設備等電位連接的檢測。檢查電子設備與建筑物共用接地系統的連接，應檢查連接的基本形式，并進一步檢查連接質量，連接導體的材料和尺寸。測量以下部位與等電位連接帶（或等電位端子板）之間的電氣連接情況：
——配電柜（盤）內部的 PE排及外露金屬導體；
——UPS及電池柜金屬外殼；
——電子設備的金屬外殼；
——設備機架、金屬操作臺；
——機房內消防設施、其他配套設施金屬外殼；
——線纜的金屬屏蔽層；
——光纜屏蔽層和金屬加強筋；
——金屬線槽；
——配線架；
——防靜電地板支架；
——金屬門、窗、隔斷等
11）檢查等電位連接網絡形式，連接要求應符合GB50057-2010中第6.3.4條第5、6、7款的規定。
12）等電位連接的過渡電阻的測試采用空載電壓4至24V，最小電流為0.2A的測試儀器進行測量，過渡電阻值一般不應大于0.2Ω。
6、電涌保護器（SPD）的檢測
??（1）檢查?
1）SPD運行期間，會因長時間工作或因處在惡劣環境中而老化，也可能因受雷擊電涌而引起性能下降、失效等故障，因此需定期進行檢查。如測試結果表明SPD劣化，或狀態指示指出 SPD失效，應及時更換。
2）用?N-PE環路電阻測試儀，測試從總配電盤（箱）引出的分支線路上的中性線 (N)與保護線（PE）之間的阻值，確認線路為 TN-C或 TN-C-S或 TN-S或 TT或 IT系統。
3）檢查并記錄各級SPD的安裝位置，安裝數量、型號、主要性能參數（如 U c、In、Imax、Iimp、Up等）和安裝工藝（連接導體的材質和導線截面，連接導線的色標，連接牢固程度）。
4）對SPD進行外觀檢查，SPD的表面應平整、光潔、無劃傷、無裂痕和燒灼痕或變形。SPD的標示應完整和清晰。
5）測量多級?SPD之間的距離和 SPD兩端引線的長度，應符合GB/T 21431第 5.8.1.1.6條和第5.8.1.3.5條的規定。
6）檢查?SPD是否具有狀態指示器。如有，則需確認狀態指示應與生產廠說明相一致。
7）檢查安裝在電路上的?SPD限壓元件前端是否有脫離器。如SPD無內置脫離器，則檢查是否有過電流保護器，檢查安裝的過電流保護器是否符合GB/T 21431第 5.8.1.3.6條和第 5.8.1.3.7條的規定。
8）檢查安裝在配電系統中的SPD的 U c值應符合表4的規定。
9）檢查安裝的信號SPD的Uc值應符合GB/T 21431第5.8.1.1.5條的規定。
10）檢查SPD安裝工藝和接地線與等電位連接帶之間的過渡電阻。
11）檢查輸送火災爆炸危險物質的埋地金屬管道和具有陰極保護的埋地金屬管道，當其從室外進入戶內處設有絕緣段時，在絕緣段處跨接的電壓開關型電涌保護器或隔離放電間隙應符合GB50057-2010中第 4.2.4條第13、14款的規定。
（2）電源SPD的測試?
1）壓敏電壓?U res(U1mA）的測試
①測試僅適用于以金屬氧化物壓敏電阻（MOV）為限壓元件且無串并聯其它元件的SPD。
②可使用防雷元件測試儀或壓敏電壓測試表對SPD的壓敏電壓U res(U1mA）進行測量。
③首先應將后備保護裝置斷開并確認已斷開電源后，直接用防雷元件測試儀或其他適用的儀表測量對應的模塊，或者取下可插拔式?SPD的模塊或?qū)?SPD從線路上拆下進行測量。
④合格判定：首次測量壓敏電壓U 1mA時，實測值應在表7中SPD的最大持續工作電壓Uc對應的壓敏電壓U1mA的區間范圍內。如表7中無對應Uc值時，交流SPD的壓敏電壓U1mA值與Uc的比值不小于1.5，直流SPD的壓敏電壓U1mA值與Uc的比值不小于1.15。
⑤后續測量壓敏電壓U1mA時，除需滿足上述要求外，實測值還應不小于首次測量值的90%。
2）泄漏電流的測試
①測試僅適用于以金屬氧化物壓敏電阻（MOV）為限壓元件且無其它串并聯元件的SPD。
②?可使用防雷元件測試儀或泄漏電流測試表對SPD的泄漏電流I ie值進行測量。
③?首先應將后備保護裝置斷開并確認已斷開電源后，直接用儀表測量對應的模塊，或者取下可插拔式?SPD的模塊或?qū)PD從線路上拆下進行測量，SPD應按圖1所示連接逐一進行測試。
④?合格判定依據：首次測量I1mA時，單片MOV構成的SPD，其泄漏電流Iie的實測值應不超過生產廠標稱的Iie最大值；如生產廠未聲稱泄漏電流Iie時，實測值應不大于20μA。多片 MOV并聯的SPD，其泄漏電流Iie實測值不應超過生產廠標稱的Iie最大值；如生產廠未聲稱泄漏電流Iie時，實測值應不大于20μA乘以MOV閥片的數量。不能確定閥片數量時，SPD的實測值不大于20μA。
⑤后續測量I1mA時，單片MOV和多片MOV構成的SPD，其泄漏電流Iie的實測值應不大于首次測量值的1倍。
3）開關型SPD絕緣電阻的測試
SPD的絕緣電阻測試僅對SPD所有接線端與SPD殼體間進行測量。先將SPD與所連接線路斷開，再用不小于500V絕緣電阻測試儀正負極性各測試一次，測量指針應在穩定之后或施加電壓1min后讀取。合格判定標準為不小于50MΩ。
5、防雷裝置檢測工作程序
檢測前準備
包括查閱資料、檢查觀感質量、測量技術參數及分析處理。
1.查閱資料指查閱設計圖紙、隱蔽工程記錄及竣工圖等相關資料。
2.檢查觀感質量指對各種防雷裝置及措施的外露部分觀感質量進行檢查并記錄和判斷是否符合要求的過程。
3.測量技術參數指運用各種儀器、儀表設備對防雷裝置各種技術參數進行測量、讀數、記錄。
4.分析處理指對各種技術參數的測量數據進行計算分析處理并判斷其是否符合要求的過程。
檢測基本流程
可分為前期準備、現場檢測、分析處理、評價回訪4 個階段
1.前期準備階段
1）接受檢測任務,了解被檢單位的情況。
2）制定檢測方案。
3）簽訂檢測協議或合同,也可以是委托書形式。
4）配備人員。根據被檢單位的性質、行業特點,配備具有相應專業特長的檢測技術人員。
5）掌握相關知識。了解和掌握與被檢單位有關的專業知識及相關的規范、規定,包括國家標準規范、行業規范、地方標準以及有關的安全程序、操作規程等。
6）準備儀器。不同的設備、設施所需的檢測設備也不同,根據檢測對象,準備并檢查檢測主、備用儀器設備,保證其合格有效并能正常使用。
2.現場檢測階段
1）到達受檢單位,主動向被檢單位(或稱服務對象) 出示有關證件。
2）查閱本次檢測對象(或稱受檢單體) 的防雷工程技術資料和圖紙,了解并記錄受檢單體的重要性、使用性質和發生雷電事故的可能后果,確定其防雷類別、防雷區劃分和應檢測項目。
3）巡視受檢單體及周邊環境,根據所使用儀器的測試原理和要求,合理布置接地電阻測試儀輔助樁位并連線,再次檢查儀器設備,記錄接地電阻測試儀型號名稱及檢測輔助樁位。
4）進行現場檢測并記錄數據。根據確定的檢測項目,按先檢測外部防雷裝置,后檢測內部防雷裝置的順序,由檢測人員對建(構) 筑物、設施的防雷裝置的觀感質量進行巡視檢查,并對相關技術參數進行測量,同時進行接地電阻或過渡電阻測試點取樣并繪制測點平面示意圖,對測點進行標注和編號后進行接地電阻、過渡電阻等測量,測量結果——讀數經復核無誤后按要求記入相應的原始記錄表。
5）校對、復核、確認并簽字。現場檢測完畢,對儀器設備再次進行檢查,確認其正常,由測試取樣者、測試者、記錄者對原始記錄進行校對和復核后,在指定的主檢與復核處簽字,同時對現場檢測當場發現并能確定的防雷裝置缺陷(存在問題) 進行匯總,形成存在問題通知書交受檢單位現場負責人,由受檢單位現場負責人對檢測結果(原始記錄和存在問題通知書) 進行確認后在指定處(受檢單位現場負責人簽名) 簽字。
3.分析處理階段
1）整理檢測數據,出具相關檢測文書(包括存在問題通知書、檢測報告、復檢意見書) 。對檢測原始記錄表中的數據進行計算、整理和處理后,根據相應的技術標準進行判定,對新確定的存在的問題(隱患) 編制并出具存在問題通知書;對于定期檢測或竣工檢測按規定樣式、程序編制并出具檢測報告;對于整改后進行的復檢(復檢的程序基本同上) ,編制并出具復檢意見書。
2）審核、簽發相關檢測文書并蓋章。
3）登記、發送相關檢測文書,并建立臺帳檔案。
4.評價回訪階段
1）在被檢單位(或施工單位) 領取檢測報告等文書時,請服務對象(受檢單位或施工單位) 填寫防雷檢測工作作風、服務質量評價表,收回評價表并建立臺帳檔案。請服務對象填寫評價表,可以及時了解服務需求和服務中需要加強的地方,有利于改進服務。
2）檢測機構管理人員通過電話或上門了解或邀請召開座談的形式,按不低于30 %的比例對檢測活動進行服務跟蹤回訪。管理人員各種形式的回訪,可以起到監督服務和抱怨補救的作用,有助于提高服務質量。
防雷裝置檢測程序
1、與被檢單位聯系，確定檢測時間。
2、檢測時，檢測人員應根據國家標準、技術規范、檢測細則，對檢測時的工作環境(如溫度、濕度、天氣、土壤等)進行檢查，并將環境條件記錄在檢測原始記錄上。
3、為保證原始數據準確可靠，測量一般在晴天(雨后天晴一日)的天氣條件下進行。如遇雨后土壤潮濕時檢測，應用季節系數進行訂正。
4、檢測工作前后檢查一次所用的儀器，測前如儀器不正常應停止檢測，檢測后發現儀器不正常應改用好的儀器重新檢測。
5、檢測人員應根據國家標準、技術規范、檢測細則，對防雷裝置進行檢測，首先按工程設計所確定的類別，根據《規范》中不同類別的指標要求逐項進行檢測。在檢測未經正規設計或設計未標明類別的防雷裝置時，按被保護的建筑物用途、工作、生產性質或以《爆炸和火災危險場所等級劃分》的規定先劃定類別，然后按不同類別的要求進行逐項檢測，并將檢測數據記錄在檢測原始記錄上。每次測量必須重復兩次或兩次以上。
6、檢測工作結束后，應檢查防雷裝置連接件是否恢復檢測前的狀況。
7、校核人全面核對原始記錄、儀器等各項結果是否都有相應的記錄。
8、檢測結束后，應由被檢單位有關人員簽署意見，確定交費形式。
9、檢測結束后，檢測人員應在規定的工作日內，出具檢測報告，檢測人員應在檢測報告上簽字，經校核人全面核對并簽字，由單位負責人簽發。
10、將檢測報告發送給被檢單位，并將副本存檔。

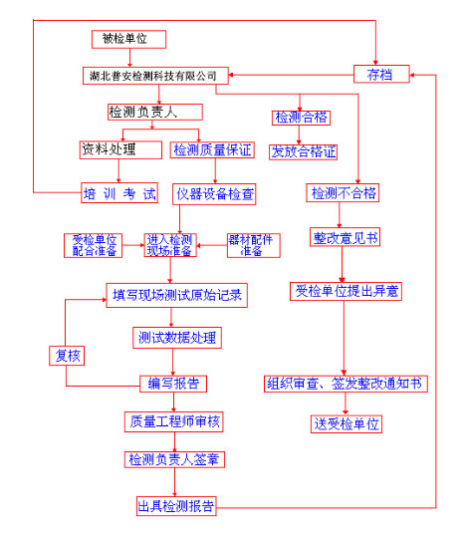

附：防雷裝置檢測流程框圖
6、施工過程中安全保證措施
在檢測過程中，檢測人員必須嚴格按照規范進行操作，依照技術質量負責人的要求檢測，不得隨意簡化操作流程。
（1）高空檢測安全制度?
為保證檢測數據的準確，有時需在高層建（構）筑物（如行車、煙囪、水塔等）頂上檢測，在檢測前應首先了解周圍有無高壓線架設，檢查梯子等工具是否牢固可靠，高空檢測應使用安全帶。檢測時嚴禁向下拋擲檢測工具和其它物品，杜絕因觸電、跌落引起人員傷亡等安全事故發生。
（2）易燃易爆場所檢測安全制度?
在易燃爆場所進行檢測，不準帶火種、不準吸煙、不準著尼龍化纖類衣物、不準穿帶鐵釘鐵掌的鞋、不準使用黑色工具碰撞敲打金屬物和挫光金屬物表面，遵守各易燃易爆場所的其它安全規定，杜絕因靜電火花引起的爆炸等安全事故發生。
（3）有毒場所檢測安全制度?
在毒品倉庫檢測時，一次不要在庫內耽擱太久，以免中毒；有規定的，還應使用防毒保護用具。
（4）其它場所檢測安全制度?
1）測試電器設備接地裝置時，嚴禁帶電作業；作業時需穿戴絕緣電工鞋和絕緣手套。具體注意事項如下：
①使用前須先檢查，將手套朝手指方向卷曲，檢查有無漏氣或裂口等。如有漏氣或裂口，則不能使用；
②戴手套時應將外衣袖口放入手套的伸長部分內。使用時注意手套不可讓利器割傷，也不可觸及酸、堿、鹽類及其他化學物品和各種油類，以免損壞絕緣；
③絕緣手套使用后必須擦干凈，放在專門的柜子里，切不可亂丟亂放，也不可與其他工具、雜物堆放在一起，以免手套損傷；
④絕緣靴應放在專門的柜子里，并與其他工具分開放置，切不可亂丟亂放，嚴禁當雨鞋使用；
⑤穿靴時應將褲管放入靴內。使用時應注意不可讓利物割傷，也不可接觸酸、堿、鹽類及其他化學物品和各種油類，以免損壞絕緣；
⑥絕緣鞋的使用期限，制造廠規定以大底磨光為止，即當大底露出黃色面膠（即絕緣層）時絕緣鞋就不適合在電氣作業中使用了。
2）測試靜電接地時，要檢查地線是否帶電，以防漏電造成意外事故；
3）雨天或測點上空有雷雨云時，禁止測試。遇中到大雨天氣，應在雨停二天后恢復檢測，遇小雨和陣雨天氣，應在雨停一天后恢復檢測。
4）進入檢測場所必須佩戴安全帽，安全帽的具體使用方法如下：
選用與自己頭型合適的安全帽，帽襯頂端與帽殼內頂必須保持20-50mm的空間，形成一個能量吸收緩沖系統，將沖擊力分布在頭蓋骨的整個面積上，減輕對頭部的傷害；必須戴正安全帽，扣好下頦帶；安全帽在使用前，要進行外觀檢查，發現帽殼與帽襯有異常損傷、裂痕就不能再使用，而應當更換新的安全帽；安全帽如果較長時間不用，則需存放在干燥通風的地方，遠離熱源，不受日光的直射；安全帽的使用期限：塑料的不超過2.5年；玻璃鋼的不超過3年；到期的安全帽要進行檢驗測試，符合要求方能繼續使用。
9、檢測報告出具工作制度
記錄和報告是檢測結果的記實，是今后質量體系內部審核、管理評審的主要內容，不得隨意改動，因此要有一套嚴格的管理程序。
適用范圍：防雷檢測的記錄和報告管理。
防雷檢測技術人員必須保證檢測數據的準確、真實和公正。
檔案管理人員，應保證記錄和報告的完整性。
10、服務響應體系
本公司已建立完善完整的質量管理體系，所有活動在該體系下得以保證、控制和實施。
（1）服務響應時間
我公司在提供“7×24”小時的技術服務，對反映的問題在半個小時之內能得到及時響應，在遠程不能解決問題的情況下，我公司將確保技術人員在1個小時內到達現場。
（2）服務機構和力量
我公司擁有健全的售后服務機構，包括專門的技術服務團隊，用戶的定期回訪和信息反饋，技術咨詢、指導。從事服務的技術人員經過專業技能和操作技能的培訓，具有很強的業務知識水平及良好的職業道德，能及時對客戶的問題進行分析及處理。
公司地址:武漢市洪山區文化大道555號融創智谷A16-8棟三層
（3）服務反饋及回訪制度
公司建立了健全的服務反饋及回訪制度，對我公司所有服務過的客戶建立檔案，均已計算機存檔，并有專人進行定期跟蹤回訪，更好地為客戶提供全方位服務。
