網絡交換機防雷器PT-W100-DB15

適用于計算機網絡設備、交換機、路由器、HUB、MODEM等敏感的通信網絡設備，使其免受雷電過電壓和感應過電壓，靜電放電等所造成的損壞。

       產品名稱：網絡交換機防雷器

       產品型號：PT-W100-DB15

       一、適用范圍：
       音頻信號防雷器適用于程控交換機、小總機、電話機、傳真機等音頻信號線路設備。使其免受雷電過電壓和感應過電壓、靜電放電等所造成的損壞。

       二、主要特點：
       ◆品種齊全，可配備各種用戶需求的接口
       ◆插入損耗小，殘壓低，
       ◆傳輸速率高
       ◆外觀精巧，安裝方便
       ◆可按用戶要求訂制多信道集中式網絡防雷器

       三、工作原理：

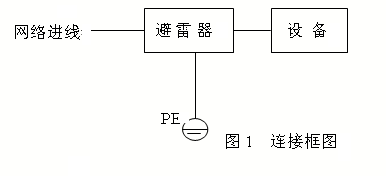

       W100-DB15型計算機防雷器采用等電位連接設計，連接在網絡進線與被保護的設備之間，如圖1所示。當受到雷擊時，雷電流通過避雷器的雷電支路泄放到大地，避雷器的輸出電壓限制在設備安全允許的數值內。

       四、技術參數



       五、信號線路防雷器安裝方法及注意事項：
       1、認準接口及連接方式。
       2、認準防雷器輸入、輸出。輸入（IN）與信號通道相接，輸出（OUT）與被保護設備相接，不可接反。
       3、接地地線力求短、粗、直，以減少分布電感對雷電泄放的影響。
       4、本產品無需特別維護。當系統工作出現故障時，可拆除防雷器工作，若能恢復正常，則應更換防雷器。
